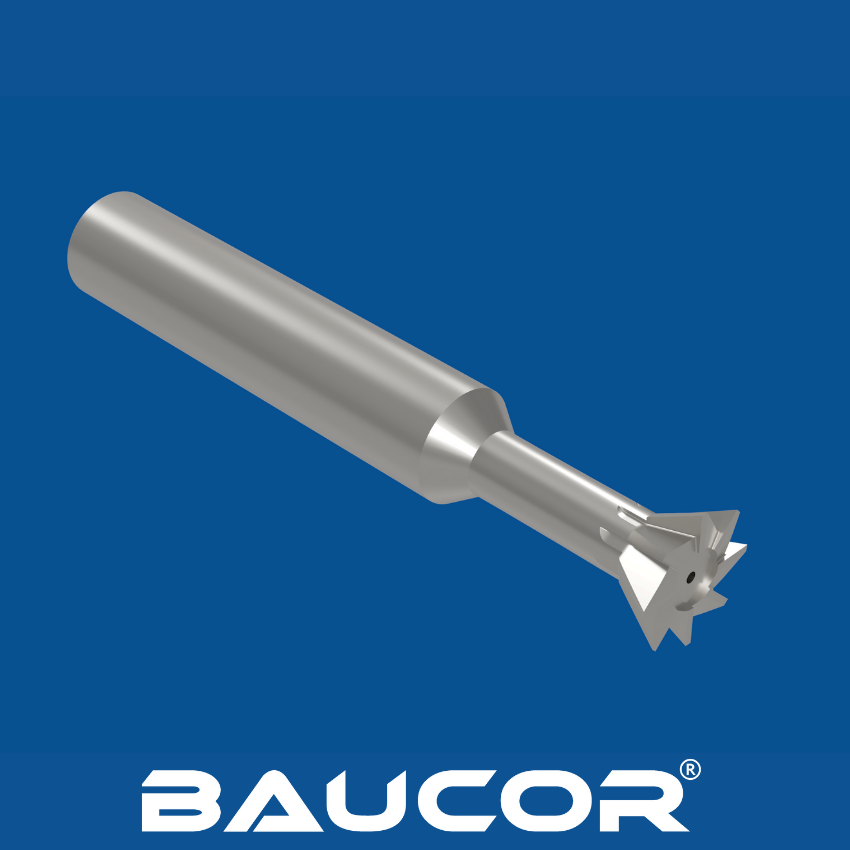

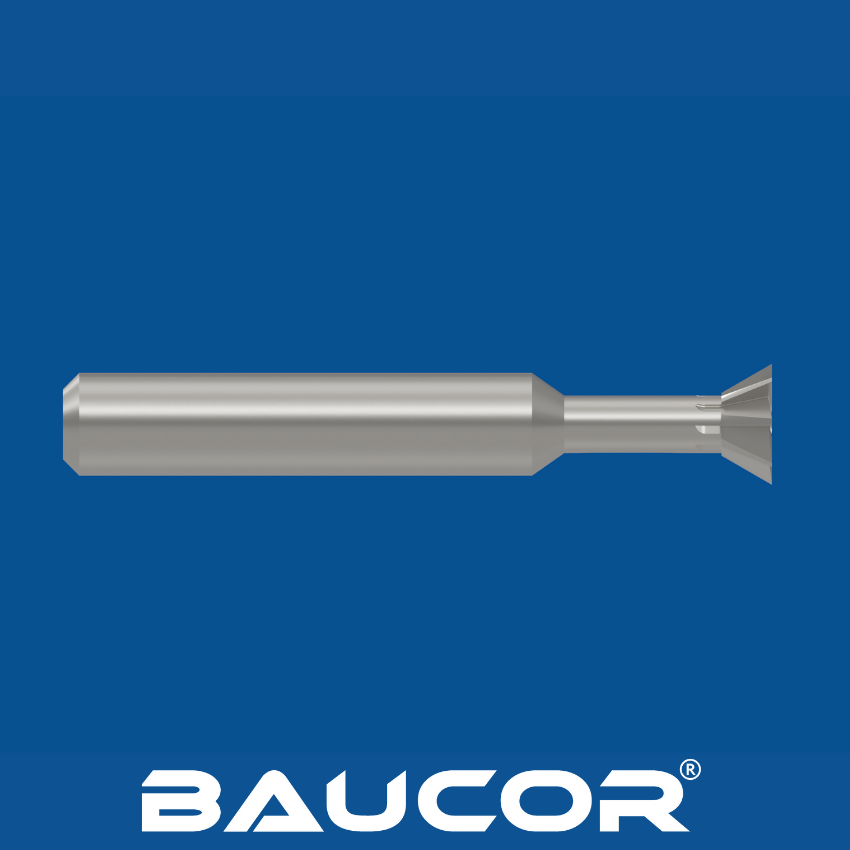

Svalehaleskjær med rekkevidde er produsert av et lignende utvalg av materialer som standard svalehaleskjær, med hovedvekt på materialer som gir utmerket stivhet og slitestyrke for den forlengede skjæredelen. Her er en detaljert oversikt over de vanligste og noen spesialiserte alternativer:

Vanlige materialer

• Høyhastighetsstål (HSS): Disse stålsortene tilbyr en balanse mellom prisgunstig pris, seighet og slitestyrke. Det finnes ulike kvaliteter av HSS, og noen av de mest brukte for svalehaleskjær er


• M2: Et HSS-stål for generelle formål med god slitestyrke.
• M42: Inneholder kobolt for økt hardhet ved varmgang, ideell for skjæring i hardere materialer eller for bruksområder med lengre rekkevidde.
• Solid karbid: Betydelig hardere og mer slitesterk enn HSS. Karbid kan håndtere høyere skjærehastigheter, krevende materialer og gir lengre levetid. Dette er ofte det foretrukne materialet for svalehaleskjær med rekkevidde, spesielt de med lengre rekkevidde eller bruksområder i svært harde tresorter eller metaller.

Mindre vanlige (spesialiserte) materialer

• Pulverisert metallstål (PM): Disse avanserte stålene har en slitestyrke som ligger et sted mellom HSS og solid karbid. De kan være en god mellomting for visse bruksområder for svalehaleskjær, spesielt der den lange rekkevidden gjør kostnadene ved bruk av solid karbid uoverkommelige.

Belegg: En ytelsesforbedring

Uansett grunnmateriale får svalehaleskjær med lang rekkevidde ofte et belegg som forbedrer ytelsen:

• TiN (titannitrid): Et vanlig belegg som er kjent for sin hardhet og slitestyrke, og som forbedrer verktøyets levetid.
• TiAlN (titanaluminiumnitrid): Dette belegget gir overlegen slitestyrke, varmebestandighet og oksidasjonsmotstand sammenlignet med TiN. Det er et godt valg for krevende bruksområder og kan forlenge verktøyets levetid betraktelig.
• AlTiN (aluminium-titannitrid): Ligner TiAlN, men har eksepsjonell slitestyrke og varmebestandighet.

Baucors ekspertise innen materialvalg

Baucor, som en ledende produsent, vet at valg av riktig materiale er avgjørende for å optimalisere ytelsen til disse spesialiserte skjærene. Baucor vil veilede deg gjennom valgprosessen og ta hensyn til faktorer som

• Type materiale du skal skjære i: Bearbeiding av hardt treverk, mykt treverk, ulike metaller eller ekstremt harde legeringer vil påvirke det ideelle kuttermaterialet og belegget for din svalehaleskjærer med reach.
• Rekkevidde: Freser med lengre rekkevidde vil vanligvis foretrekke stivheten og slitestyrken til solid karbid.
• Bearbeidingsparametere: Faktorer som skjærehastighet, skjæredybde og ønsket verktøylevetid spiller alle en rolle i materialvalget.
• Kostnadsoverveielser: Baucor kan hjelpe deg med å balansere krav til ytelse med budsjettbegrensninger.

Svalehaleskjær med rekkevidde kan lages av en rekke ulike materialer, men de vanligste er HSS og solid hardmetall. Belegg forbedrer ytelsen ytterligere. Baucors ekspertise innen materialvalg sikrer at du får den riktige fresen for å maksimere ytelsen, levetiden og kostnadseffektiviteten for ditt spesifikke bruksområde.

Her er en liste over belegg som ofte brukes til å forbedre svalehaleskjær med rekkevidde, sammen med en kort beskrivelse av fordelene ved dem:

Vanlige belegg

• TiN (titannitrid): Et klassisk, universelt belegg som øker overflatehardheten, reduserer friksjonen og gir god slitestyrke.
• TiCN (titankarbonitrid): Litt hardere enn TiN, noe som gir litt mer slitestyrke og varmebestandighet.
• TiAlN (titanaluminiumnitrid): Et belegg med høy ytelse som gir utmerket hardhet, varmebestandighet og oksidasjonsmotstand. Dette gir lengre levetid under krevende forhold, noe som er spesielt fordelaktig for svalehaleskjær med forlenget rekkevidde.
• AlTiN (aluminiumtitannitrid): Ligner på TiAlN, med enestående hardhet og varmebestandighet som gir overlegen slitasjebeskyttelse.

Spesialiserte belegg

• AlCrN (aluminiumkromnitrid): Gir eksepsjonell hardhet og slitestyrke for svært krevende skjæring. Kan håndtere ekstreme temperaturer bedre enn enkelte andre belegg, noe som kan være viktig med skjær med lengre rekkevidde og mer aggressive skjæreparametere.
• Diamantbelegg: Det ypperste innen slitestyrke. Diamantbelegg brukes til maskinering av svært slipende materialer, og kan ha en høyere pris enn andre alternativer.
• Flerlagsbelegg: Ved å kombinere ulike lag av de ovennevnte beleggene (for eksempel TiN/TiAlN) kan man oppnå optimaliserte egenskaper for spesifikke materialer og bruksområder.

Viktige faktorer å ta hensyn til

• Substratmateriale: Hvilken type belegg som er egnet, avhenger delvis av om kutteren er laget av HSS, karbid osv.
• Arbeidsemnets materiale: Hardheten og egenskapene til materialet som skal bearbeides, vil påvirke det beste valget av belegg.
• Maskineringsparametere: Aggressive skjærehastigheter eller høye temperaturer kan gjøre det nødvendig med et mer spesialisert høytemperaturbelegg.

Baucors ekspertise innen belegg

Baucor produserer ikke bare fremragende kuttere; vi forstår også hvordan belegg kan forbedre ytelsen. Teamet vårt hjelper deg med å velge det optimale belegget for din svalehaleskjærer med rekkevidde basert på

• De kompliserte detaljene i bruksområdet ditt (materialtyper, ønsket finish, rekkevidde osv.)
• Ønskede ytelsesgevinster (slitestyrke, verktøylevetid, forbedret overflatefinish)
• Kostnadseffektivitet skreddersydd til dine behov

Konklusjon

Belegg forbedrer ytelsen, levetiden og allsidigheten til svalehaleskjær med rekkevidde betydelig. Baucor, som en ledende produsent, vil ikke bare gi deg kuttere av høy kvalitet, men også ekspertisen til å velge det perfekte belegget for å maksimere avkastningen på investeringen din.

Svalehaleskjærere med rekkevidde brukes der det er nødvendig å lage sterke, sammenlåsende svalehaleskjøter i dype eller vanskelig tilgjengelige områder. Her er en oversikt over de viktigste bransjene og bruksområdene der du vil se dem:

Bransjer

• Trebearbeiding: Svalehaleskjær med rekkevidde er svært nyttige i møbelproduksjon, møbelsnekkeri og snekkerarbeid for å lage svalehaleskjøter i dype utsparinger eller når arbeidsstykkets geometri begrenser tilgangen for et standard skjær.
• Metallbearbeiding: Svalehaleskjær med rekkevidde er mindre vanlig enn i trebearbeiding, men kan brukes i metallbearbeiding for å lage sterke sammenføyninger i situasjoner med begrenset tilgang eller dype utsparinger i en del.
• Produksjon av støpeformer og matriser: Disse skjærene bidrar til å skape robuste forbindelser og glidebaner i støpeformer, spesielt i dype seksjoner der en standard svalehaleskjærer ikke kan komme til.
• Maskiner og verktøy: Svalehaleskjær med rekkevidde kan brukes til å lage skjøter eller festeforbindelser i presisjonsmaskiner eller verktøy der det er begrenset plass eller dybden på skjøten overstiger rekkevidden til et standardverktøy.

Spesifikke bruksområder

• Dype svalehaleskjøter: Laging av svalehaleskjøter som strekker seg betydelig dypere inn i et arbeidsemne enn en standardfres kan nå.
• Områder med begrenset tilgang: Forming av svalehaleskjøter på steder der arbeidsstykkets geometri, innfesting eller maskinoppsett begrenser tilgangen med en standard kutter.
• Konstruksjon av esker: Sammenføyning av sidene på høye esker eller skuffer med dype svalehaleskjøter.
• Jigger og fiksturer: Bygging av presisjonsjigger og fiksturer der det er behov for kuttere med lang rekkevidde for å lage svalehaleforbindelser på trange steder.
• Begrensninger i verktøymaskiner: Noen ganger kan maskinens konfigurasjon kreve bruk av skjær med lengre rekkevidde for å unngå kollisjoner eller interferens.

Hvorfor svalehaleskjær med rekkevidde er ideelle

• Styrke i skjøten: Den koniske formen og den selvlåsende karakteren til en svalehaleskjøt gir utmerket styrke og motstand mot trekkrefter.
• Tilgjengelighet: Den utvidede rekkevidden gjør at du kan lage svalehaleskjøter på steder som er utilgjengelige for standard svalehaleskjærere.
• Presisjon: Svalehaleskjøter bidrar til nøyaktig justering under montering.

Bransjer som er svært avhengige av svalehalekuttere med;

• Trebearbeiding: Dette er den mest fremtredende bransjen for svalehaleskjærere med rekkevidde. De er avgjørende for oppgaver som:
• Dype svalehaleskjøter: I møbler og skap, der standard kuttere ikke kommer til i den nødvendige dybden.
• Konstruksjon av høye esker: Laging av sterke esker med ekstra høye sider.
• Komplekse snekkerarbeider: Arbeid med begrenset tilgang på grunn av intrikate delformer.
• Metallbearbeiding: Svalehaleskjær med rekkevidde er mindre utbredt enn i trebearbeiding, men brukes likevel i presisjonsarbeid i metallindustrien der dype skjøter eller begrenset tilgang er faktorer som spiller inn. Dette inkluderer

• Maskinkomponenter: Laging av sterke skjøter i maskindeler eller verktøy som utsettes for store krefter.
• Kompleks delgeometri: Utforming av sikre forbindelser på deler med vanskelig tilgjengelige områder.
• Produksjon av støpeformer og matriser: Disse fresene er nyttige for å skape langvarige og robuste funksjoner i støpeformer, som f.eks:
• Glidebaner og kiler: Der en standard svalehaleskjærer ikke har tilstrekkelig rekkevidde.
• Dype forbindelser: Danner sikre skjøter i formkomponenter
• Maskiner og verktøy: Av og til kan det være behov for svalehaleskjær med rekkevidde for å produsere presisjonsmaskiner eller verktøykomponenter på grunn av:
• Dype forbindelser: Når det kreves sikre skjøter i dype utsparinger.
• Plassbegrensninger: Når delgeometri eller maskinoppsett krever en lengre, smalere kutter for å unngå interferens.

Hvorfor disse bransjene stoler på svalehaleskjær med rekkevidde

• Opprettelse av dype skjøter: Den største fordelen med disse fresen er den forlengede rekkevidden, som gjør det mulig å lage dypere svalehaleskjøter enn det som er mulig med standardfreser.
• Utfordrende geometri på arbeidsstykket: Disse bransjene arbeider ofte med komplekse former, utsparinger eller hindringer der en svalehaleskjærer med rekkevidde er den eneste måten å lage skjøten på.
• Styrke i skjøten: Den iboende styrken og selvlåsingen til en svalehaleskjøt er avgjørende i disse bransjene, der komponentene kan bli utsatt for betydelige krefter.

Svalehaleskjær med rekkevidde brukes primært i følgende typer maskiner:

Hovedmaskiner

• CNC-fresemaskiner og fresemaskiner: CNC-maskiner gir den presisjonen, kontrollen og stivheten som er nødvendig for å skjære svalehaleskjøter med utvidet rekkevidde. Svalehaleskjærene med rekkevidde holdes i maskinens spindel og programmeres til å utføre komplekse verktøybaner, selv i dype eller trange områder.
• Manuelle fresemaskiner: Selv om det er mindre vanlig og krever høyere kompetanse hos operatøren, kan erfarne maskinister bruke manuelle fresemaskiner til å skjære svalehaleskjøter med reach-freser. Dette involverer ofte spesialiserte jigger eller fiksturer for å styre kutteren nøyaktig og sikre riktig geometri i skjøten.

Andre potensielle (mindre vanlige) bruksområder

• Svalehalemaskiner: Noen spesialiserte svalehalemaskiner kan tilpasses slik at de kan bruke svalehaleskjær med rekkevidde. Dette kan være en fordel i høyproduksjonssituasjoner med tre- eller bløtmetallskjøter der det er behov for utvidet rekkevidde.
• Dreiebenker (svært spesialiserte): I sjeldne tilfeller kan sterkt modifiserte dreiebenker med spesialverktøy potensielt lage svalehaleskjøter med rekkevidde. Dette vil imidlertid være et atypisk og svært spesialisert oppsett.

Hvorfor er disse maskinene ideelle?

• Geometrisk kompatibilitet: Den vinklede utformingen av en svalehaleskjærer, inkludert den utvidede rekkevidden, passer perfekt til de presise fleraksede bevegelsene som er mulige på CNC-maskiner eller den nøyaktige kontrollen som manuelle freser tilbyr.
• Bearbeidingsmuligheter: CNC-fresemaskiner, freser og til og med noen manuelle freser har den stivheten og kraften som er nødvendig for å skjære svalehaleskjøter med rekkevidde i både tre og ulike metaller.

Svalehaleskjær med rekkevidde brukes først og fremst på CNC-freser og -fresere, men kan også brukes på manuelle freser av dyktige operatører. Baucor tilbyr ikke bare kuttere av høy kvalitet, men også kunnskapen som skal til for å garantere optimal integrasjon med maskinene du har valgt, slik at du lykkes med å lage dype svalehaleskjøter.

Baucor, som en ledende produsent av skjæreverktøy, forstår at riktig støtte er like viktig som selve fresen. Derfor tilbyr vi omfattende design- og konstruksjonsassistanse som er spesielt tilpasset svalehaleskjær med rekkevidde. Her er hva du kan forvente:

Ekspertkonsultasjon

• Behovsanalyse: Vi samarbeider tett med deg for å forstå de spesifikke bruksområdene dine - materialene du jobber med, ønsket dybde på svalehaleskjøtene, eventuelle unike prosjektkrav og begrensningene i ditt nåværende oppsett.
• Optimal design: Basert på vår analyse vil vi veilede deg mot det beste skjærematerialet (HSS eller hardmetall), den ideelle svalehalevinkelen, den perfekte lengden på rekkevidden og eventuelle belegg som kan maksimere ytelsen og verktøyets levetid.

Banebrytende designverktøy

• Avansert programvare: Vi bruker CAD/CAM-programvare for å designe og optimalisere svalehaleskjær med rekkevidde, noe som sikrer presise geometrier, nøyaktige fugeprofiler og feilfri utførelse, selv med den forlengede skjæredelen.
• FEA-analyse: For krevende bruksområder eller svært spesialtilpassede kuttere kan vi bruke Finite Element Analysis (FEA) for å simulere spenninger, krefter og skjæredynamikk i den virkelige verden. På denne måten kan vi finjustere kutterdesignen ytterligere og sikre styrke og ytelse allerede før produksjonen starter.

Tilpassede løsninger for svalehaleskjær med rekkevidde

• Utover standardtilbudet: Når applikasjonen din krever lengder, geometrier eller styrker som ligger utenfor standardkatalogen vår, tilbyr vi fullstendig kundetilpassede designtjenester.
• Partnerskapstilnærming: Våre ingeniører jobber hånd i hånd med deg for å utvikle den perfekte løsningen for svalehaleskjær med rekkevidde, enten det innebærer å justere en standarddesign eller å skape noe helt skreddersydd.

Fokus på din suksess

• Maksimerer verktøyets levetid: Vi designer svalehaleskjær med rekkevidde med tanke på lang levetid, selv når du arbeider med tøffere materialer. Dette hjelper deg med å minimere nedetid og redusere verktøykostnadene.
• Optimaliserte prosesser: Teamet vårt kan gi deg råd om bearbeidingsparametere og oppsett for å optimalisere skjæreprosessene dine med svalehaleskjær med reach, slik at du sparer tid og øker effektiviteten.
• Oppnå visjonen din: I tillegg til selve fresen hjelper vi deg med å sikre at våre fressere integreres sømløst i arbeidsflyten din, slik at du enkelt kan lage perfekte, dype svalehaleskjøter.

Baucor-fordelen

Når du samarbeider med Baucor, får du tilgang til

• Uovertruffen ekspertise: Våre ingeniører har inngående kunnskap om design og produksjon av svalehaleskjær, kunnskap om virkelige bruksområder og hvordan den utvidede rekkevidden påvirker ytelsen.
• Samarbeidsorientert tilnærming: Vi samarbeider med deg som et team for å utvikle den beste løsningen, enten det dreier seg om en hyllevare eller en helt skreddersydd løsning tilpasset dine behov.
• Drevet av resultater: Vi er opptatt av å sikre at våre kuttere og støttetjenester gir konkrete forbedringer i produktiviteten, fugekvaliteten og den generelle suksessen med dype svalehaleskjøter.

Baucors design- og konstruksjonsstøtte går langt utover det å bare levere fremragende fræsere. Vi samarbeider med deg for å sikre optimalt verktøyvalg, tilby ekspertise innen tilpasset design og levere omfattende support. Dette gir deg muligheten til å oppnå overlegne resultater når du lager svalehaleskjøter, spesielt de som krever de unike egenskapene til freser med utvidet rekkevidde. Kontakt oss i dag for å oppleve forskjellen med en ekte partner innen skjæreverktøy!

Å designe svalehaleskjær med høy ytelse og rekkevidde krever nøye vurdering av flere faktorer. Her er en oversikt over de viktigste designretningslinjene, sammen med innsikt i hvordan Baucor utnytter denne kunnskapen til å levere overlegne skjæreverktøy:

Kjerneprinsipper for design

Svalehalevinkel: Den grunnleggende svalehalevinkelen (f.eks. 45°, 55°, 60°) er den viktigste faktoren som bestemmer formen og de selvlåsende egenskapene til skjøten.

Baucors ekspertise: Vi tilbyr ulike standardvinkler og kan produsere tilpassede vinkler som passer perfekt til dine behov.

Rekkevidde: Lengden på den forlengede skjæredelen avgjør hvor dyp svalehaleskjøten kan være. Økt rekkevidde krever nøye vurdering av stivhet og potensiell avbøyning.

Baucors ekspertise: Vi hjelper deg med å finne den perfekte balansen mellom den rekkevidden du trenger og kutterens styrke, slik at du sikrer både dybde og pålitelighet.

Materiale: Svalehaleskjær med rekkevidde er vanligvis laget av høyhastighetsstål (HSS) eller karbid. Karbid gir overlegen slitestyrke for lengre levetid og i høyproduksjonsmiljøer, spesielt på hardere materialer og ved bruk av skjær med lengre rekkevidde.

Baucors ekspertise: Vi hjelper deg med å velge det materialet som balanserer ytelse, holdbarhet og kostnad for ditt bruksområde.

Rilleutforming: Rillene (sporene langs fresen) spiller en avgjørende rolle for sponevakuering og skjæreeffektivitet.

Baucors ekspertise: Våre ingeniører optimaliserer rillegeometrien for ulike materialer og den forlengede skjærelengden, noe som sikrer jevn sponfjerning og forhindrer tilstopping.

Belegg: Bruk av ytelsesforbedrende belegg (TiN, TiAlN, AlTiN osv.) øker slitasjemotstanden betydelig, reduserer friksjonen og forlenger verktøyets levetid - noe som er spesielt viktig med de lengre skjærelengdene uten støtte som disse skjærene ofte har.

Baucors ekspertise: Vi velger og påfører det belegget som passer perfekt til ditt bruksområde, og maksimerer dermed verktøyets levetid og ytelse.

• Skaftdesign: Det er avgjørende å sikre riktig stivhet og sikker fastspenning i verktøymaskinens holder.

• Baucors ekspertise: Vi designer skaft med ulike størrelser og geometrier som er kompatible med ulike maskiner og verktøyholderoppsett.

Ytterligere designhensyn

• Skjærediameter: Påvirker den totale størrelsen på svalehaleskjøten og bestemmes delvis av skjærets vinkel og rekkevidde.

• Klaringsvinkler: Riktige klaringsvinkler på kutteren er avgjørende for effektiv skjæring og sponflyt, og blir enda viktigere med økende skjæredybde.

• Skjærekant: Utformingen avskjærekanten påvirker spordannelsen, overflatefinishen og den generelle skjæreytelsen.
