Materialer til porteringsverktøy: Optimalisering av ytelse og holdbarhet

Høyhastighetsstål (HSS):

• Typer: M2, M7, T15 er vanlige på grunn av deres seighet og rimelige pris.
• Fordeler: God slitestyrke: God slitestyrke og egnet for generell bruk.

Kobolt høyhastighetsstål:

Eksempler: Inkluderer kvaliteter som M35 og M42, som inneholder kobolttilsetninger.

Fordeler: Forbedret varmebestandighet og hardhet sammenlignet med standard HSS, egnet for tøffere materialer.

• Wolframkarbid:
• Kvaliteter: Mindre vanlig for forsenkningsbor, men noen spesialkvaliteter tilbyr ekstrem hardhet for svært slipende materialer.

Carbide Burrs

• Wolframkarbid: Standarden for karbidgraver på grunn av deres eksepsjonelle hardhet, slitestyrke og evne til å holde intrikate former.
• Kvaliteter: Det finnes ulike karbidkvaliteter som påvirker hardhet og slitestyrke. For grader brukes ofte litt tøffere kvaliteter enn de som brukes til skjæreverktøy.

Sliperuller, lameller og steiner

• Slipende korn:

Aluminiumoksid: Allsidig og kostnadseffektivt for mange materialer.

Silisiumkarbid: Hardere enn aluminiumoksid, for svært harde arbeidsstykker eller aggressiv materialfjerning.

Keramikk: Høytytende korn for krevende bruksområder, med slitestyrke og holdbarhet.

• Støttematerialer:
• Tøy: Fleksibel bakside for ruller og klaffer.
• Glassfiber: Forsterket bakside for enkelte slipemidler med høy ytelse.

Faktorer for materialvalg

• Arbeidsemnets materiale: Hardheten og slitestyrken til materialer i motorens topplokk (aluminium, støpejern osv.) er de viktigste faktorene å ta hensyn til.
• Verktøytype: Senkbor krever tøffere materialer enn slipemidler, som fokuserer på slitesterke kornsorter.
• Produksjonsvolum: Påvirker viktigheten av verktøyets levetid i forhold til startkostnaden.
• Ønsket finish: Finere finish på åpningen krever en progresjon av slipemiddelkorn.

Belegg for spesifikke verktøytyper

• Senkboringsverktøy

TiN (titannitrid): Et vanlig, generelt belegg som kan forbedre slitasjemotstanden og redusere friksjonen noe i enkelte porteringsscenarier.

TiCN (titankarbonitrid): Et hardere og glattere alternativ til TiN, som potensielt kan gi litt bedre slitestyrke.

Spesialiserte belegg: Belegg som er skreddersydd for svært slipende materialer, kan være aktuelle for nisjeporting.

• Carbide Burrs

Mindre vanlig: Belegg brukes sjeldnere på hardmetallgraver på grunn av de komplekse geometriene som er involvert, og de iboende materialegenskapene til hardmetall.

Potensielle nisjeanvendelser: I svært krevende porteringsscenarier med spesifikke materialer kan spesialbelegg som TiAlN eller diamantlignende karbon (DLC) gi marginale forbedringer i slitasjemotstanden.

• Slipende verktøy


Vanligvis ikke belagt: Det er slipekornene i seg selv som gir slitestyrken. Belegg brukes vanligvis ikke på valser, klaffer eller portsteiner.

Faktorer å ta hensyn til

• Kostnadseffektivitet: Belegg medfører ekstra kostnader. Fordelene oppveier kanskje ikke alltid dette for portverktøy sammenlignet med standard skjæreverktøy.
• Materialkompatibilitet: Arbeidsstykket som skal porteres, er avgjørende. Belegg gir størst fordeler ved bearbeiding av harde, slipende materialer.
• Geometri: Det kan være utfordrende å belegge komplekse gratformer, og ujevn dekning kan påvirke ytelsen negativt.

Primært bruksområde

• Porting av motorens topplokk: Portverktøy brukes primært til å modifisere og omforme inntaks- og eksosportene i motorens topplokk(er). Målet er å forbedre luftstrømmen for økt effekt og effektivitet.

Spesifikke bransjer og bruksområder

• Ytelsesbiler:
• Entusiaster som modifiserer gatebiler for å øke hestekrefter og dreiemoment.
• Racingteam som omhyggelig optimaliserer motorer i henhold til sportens regelverk.
• Tuning av motorsykler: Porting av topplokk for motorsykler til både gate- og konkurransemotorer.
• Ytelse på små motorer: Tilpasning av motorer i gokarter, gressklippere og andre bruksområder der det er fordelaktig med økt luftstrøm.
• Potensielle nisjeanvendelser: Noen spesialiserte portverktøy kan ha bruksområder i andre bransjer der det er behov for omforming av innvendige passasjer (f.eks. støpe- og formarbeid, selv om det er mindre vanlig).

Hvorfor portverktøy brukes

• Effektøkning: Optimaliserte porter kan øke motorens evne til å puste betydelig.
• Effektivitet: Forbedret luftstrøm kan føre til bedre drivstofføkonomi under visse forhold.
• Tilpasning: Porting gjør det mulig å skreddersy motorens egenskaper slik at de passer til et bestemt kjøretøys oppsett eller tiltenkte bruk.

Viktige sektorer som bruker porteringsverktøy

Ytelsesbiler: En kjerneindustri for porteringsverktøy. Inkluderer:

• Entusiaster med gateytelse: De søker effektforbedringer for sine egne biler.
• Profesjonelle racingteam: Nøye optimalisering av motorer for maksimal ytelse innenfor racingreglementet (dragracing, baneracing osv.).

Motorsykkelytelse: Betydelig overlapping med bilindustrien, og omfatter:

• Motorsykkelracing: Hvor motorporting er vanlig for å oppnå konkurransefortrinn.
• Gate- og custombyggere: Enkeltpersoner og butikker som tilpasser motorsykler for å oppnå både kraft og unik karakter.

Ytelse på små motorer: Porting brukes på mindre motorer der luftstrømningsgevinster gir merkbare forbedringer, inkludert:

Kartracing: Høyt konkurransedyktig, med porting som en vanlig tuningmetode.

Modifisert plenutstyr: Entusiaster som tilpasser utstyret for å få mer kraft og effektivitet.

• Nisjeproduksjon (mindre vanlig): Spesialiserte bruksområder kan finnes i:


• Foredling av støpeformer og matriser: Potensielt bruk av portlignende teknikker for å omforme indre passasjer i støpeformer eller matriser.
• Luft- og romfart eller industri: Begrenset potensial for spesialiserte verktøy for å endre luftstrømbaner i spesifikke komponenter.

Hvorfor porteringsverktøy er viktige

• Tilpasning: Portering gjør det mulig å skreddersy motorens oppførsel til spesifikke behov, noe masseproduserte deler ikke kan oppnå.
• Optimalisering: Frigjør en motors fulle potensial for maksimal effekt og effektivitet innenfor et gitt oppsett.

Konkurransefortrinn: Avgjørende i racingmiljøer der små luftstrømforbedringer gir reelle fordeler.

Maskiner for porteringsverktøy: Presisjon og kraft for forbedret luftstrøm

Primære maskiner

• Verktøyslipemaskiner: Den vanligste kraftkilden for portverktøy.

• Typer: Pneumatiske (luftdrevne) matrisslipemaskiner er det tradisjonelle valget, men elektriske modeller gir stadig bedre kontroll og presisjon.
• Funksjon: Verktøyslipere gir den høyhastighetsrotasjonen som trengs for å drive hardmetallgraver og slipende verktøy for materialfjerning.
• Roterende verktøy med fleksibel aksel: Mindre kraftige enn matriseslipere, men gir utmerket manøvrerbarhet for finpussing av detaljer.



Tilleggsmaskiner og -utstyr

• Borpresse: Brukes til innledende senkboringsoperasjoner for å etablere den grunnleggende portformen.
• Benksliper: Kan brukes til grov bearbeiding av hardmetallgraver eller verktøymodifikasjoner.
• Strømningsbenk (spesialisert): For seriøse motorbyggere måler strømningsbenker luftstrømmen gjennom portene for å kvantifisere resultatene av portmodifikasjonene.
• Verktøy for presisjonsmåling: Skyvelærer, mikrometer og boringsmålere er avgjørende under hele portingsprosessen.

Faktorer ved valg av maskin

• Portstørrelse og kompleksitet: Større porter kan kreve kraftigere matriseslipemaskiner. Kompliserte former kan favorisere fleksible akselverktøy.
• Stadium av portingen: Grov materialfjerning kontra fin etterbehandling påvirker valg av maskin og verktøy.
• Ferdighetsnivå: Erfarne portører kan bruke kraftigere utstyr, mens nybegynnere kanskje foretrekker den langsommere materialfjerningen med et verktøy med fleksibel aksel.

Optimaliser porteringen med Baucors design- og ingeniørstøtte

Mer enn bare verktøyet: Baucors ekspertise

Som verdensledende innen presisjonsbearbeiding forstår Baucor at det å oppnå optimale portingsresultater innebærer mer enn bare et førsteklasses verktøy. Selv om spesialiserte porteringsverktøy kanskje ligger utenfor vårt kjernetilbud, kan du her se hvordan vi kan støtte dette området:

• Materialkonsultasjon: Vi veileder produsenter og profesjonelle portører om de ideelle materialene (HSS-kvaliteter, karbidkvaliteter, slipemiddeltyper) for verktøy som passer til spesifikke arbeidsstykkematerialer og -krav.
• Tilpasset verktøydesign: Våre ingeniører kan samarbeide med produsenter av porteringsverktøy for å designe unike senkboringer, gratgeometrier eller spesialiserte slipeverktøy for ikke-standardiserte bruksområder.
• Beleggingsekspertise: Vi gir råd om egnetheten til belegg for å forbedre slitasjemotstanden og ytelsen i spesifikke porteringsscenarier.
• Optimalisering av maskinering: Vår inngående kjennskap til materialfjerningsprosesser gjør det mulig for oss å foreslå teknikker eller verktøymodifikasjoner som forbedrer selve portprosessen, selv ved bruk av standardverktøy.
• Fokus på presisjon: Baucors fokus på kvalitet betyr at vi hjelper produsentene med å utforme porteringsverktøy som oppfyller motorbyggernes strenge krav.

Baucor: Din partner for optimalisert motorytelse

Ved å samarbeide med Baucor får produsenter av porteringsverktøy og fagfolk tilgang til

• Flere tiår med ekspertise innen maskinering: Vår forståelse av skjæreverktøyprinsipper kan tilpasses de unike utfordringene ved porting.
• Ytelsesdrevet tilnærming: Vi fokuserer på resultatene du trenger - økt verktøylevetid, raskere porting, jevnere finish - for å forbedre motorens ytelse.
• Samarbeidsorientert tankesett: Baucor samarbeider tett med deg for å utvikle de ideelle porteringsverktøyløsningene for dine spesifikke behov.

Viktige designelementer og -hensyn

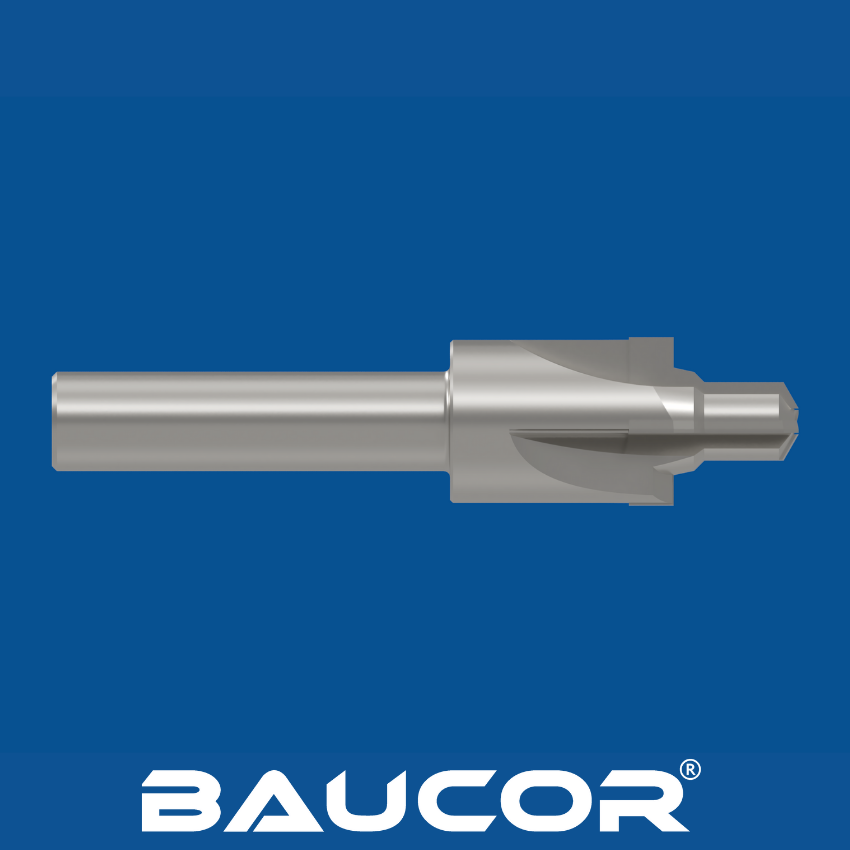

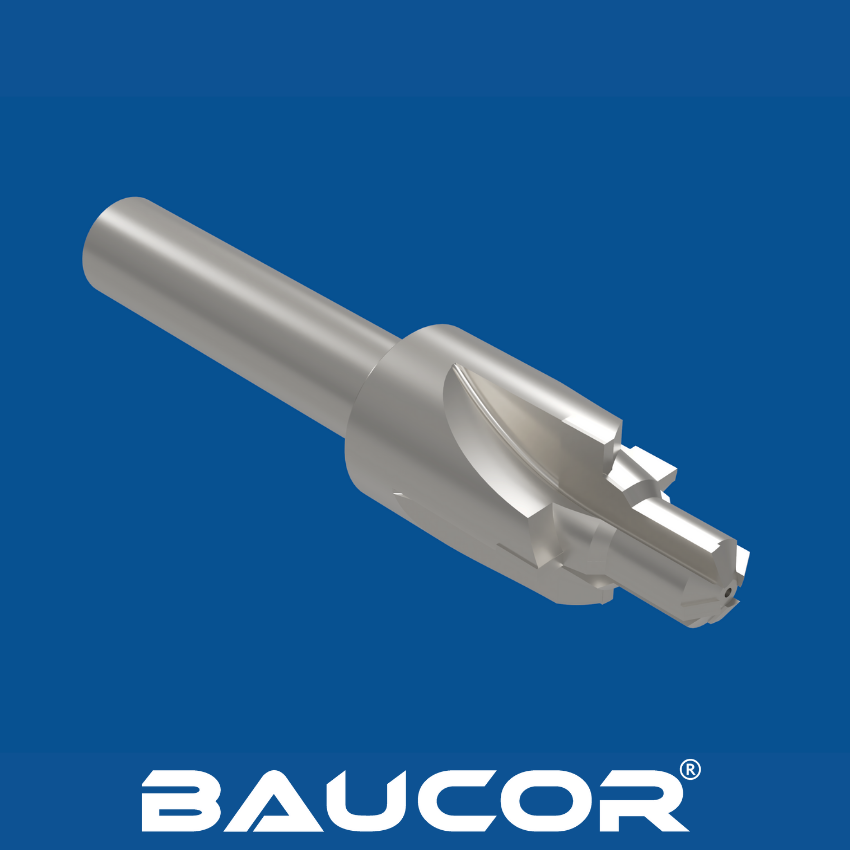

Senkboringer

• Diameter: Må stemme nøye overens med den ønskede portens endelige diameter.
• Størrelse på skaftet: Må passe til standard spennhylser for matrisslipemaskiner.
• Materiale: HSS for de fleste bruksområder: HSS for de fleste bruksområder, karbid for svært slipende materialer.
• Fløyter: Utformingen påvirker sponavgang og jevnhet i skjæringen.

Carbide Burrs

• Form: Ulike former for ulike stadier av porting (kulenese, flamme, sylindrisk osv.). Formen bestemmer hvilke områder av åpningen den kan komme til.
• Størrelse: Både diameteren på borhodet og skaftet er viktige spesifikasjoner.
• Kuttgeometri: Påvirker aggressivitet og finish. Kan skreddersys for spesifikke materialer.
• Materiale: Wolframkarbid er standard på grunn av sin slitestyrke.

Sliperuller, lameller og steiner

• Form og størrelse: Må være i samsvar med portformene for effektiv bruk.
• Underlag: Materialet påvirker fleksibilitet og holdbarhet.
• Kornstørrelse: En progresjon fra grov til fin er nødvendig for å få en jevn finish på porten.
• Materiale: Aluminiumoksid: Aluminiumoksid, silisiumkarbid eller keramikk - velges ut fra arbeidsstykkets materiale.

Designfaktorer som påvirkes av bruksområde

• Arbeidsemnets materiale: Hardere topplokkmaterialer krever tøffere verktøymaterialer og potensielt andre gradergeometrier.
• Portform og -størrelse: Bestemmer den nødvendige størrelsen og rekkevidden på forsenkninger, grader og slipemidler.
• Ferdighetsnivå: Erfarne brukere foretrekker kanskje aggressive verktøy, mens nybegynnere kanskje trenger mindre aggressive alternativer.
• Ønsket resultat: Racing-porter er ofte optimalisert på en annen måte enn portene for gatekjøring.
