Vanlige materialer for sponbryterpinnefreser

Sponbryterpinnefreser bruker hovedsakelig de samme materialene som standard endefreser, med ekstra vekt på seighet for å håndtere påkjenningene ved avbrutt skjæring:

Wolframkarbid:

• Kvaliteter: Det vanligste valget. Ulike karbidkvaliteter tilbyr en balanse mellom hardhet, slitestyrke og seighet. Sponbrytende endefreser bruker ofte litt tøffere kvaliteter enn standard endefreser for å tåle kreftene ved sponbryting bedre.
• Fordeler: Utmerket slitestyrke, varm hardhet og ytelse ved høyhastighetsmaskinering. Håndterer et bredt spekter av materialer, inkludert herdet stål og slipende legeringer.
• Begrensninger: Høyere kostnad sammenlignet med HSS, og kan være mer utsatt for utflising i svært stive oppsett.

Høyhastighetsstål (HSS):

• Typer: M2, M7, T15 og koboltholdige stålkvaliteter som M35 og M42 kan brukes til spesielle bruksområder.
• Fordeler: God seighet og kostnadseffektivitet for scenarier med lavere etterspørsel eller maskinering av mykere materialer.
• Begrensninger: Lavere slitestyrke og varmhardhet sammenlignet med karbid, noe som begrenser bruken ved høyhastighetsmaskinering eller maskinering av abrasive materialer.

Faktorer som påvirker materialvalg

• Arbeidsemnets materiale: Hardheten, seigheten og abrasiviteten til materialet som skal bearbeides, er de viktigste faktorene.
• Sponbrytergeometri: Aggressiv sponbryterutforming kan kreve tøffere materialer for å motstå de økte skjærekreftene.
• Produksjonsvolum: Høyere produksjonsvolumer favoriserer ofte den lengre verktøylevetiden til hardmetall, noe som rettferdiggjør kostnadene.
• Stivhet ved maskinering: Karbid kan bedre utnytte sine overlegne ytelsesfordeler i stive oppsett som minimerer risikoen for avflising.
• Spesifikk anvendelse: Ønsket overflatefinish, skjærehastigheter og detaljens kompleksitet påvirker materialvalget.

De samme beleggene som brukes på standard endefreser, kan være til stor fordel for sponbryterende endefreser:

• TiN (titannitrid): Et allsidig, gullfarget belegg som gir generell forbedret hardhet og slitestyrke.
• TiCN (titankarbonitrid): Et hardere og glattere alternativ til TiN, som forbedrer slitasjemotstanden og sponflyten.
• TiAlN (titanaluminiumnitrid): Gir utmerket hardhet og oksidasjonsmotstand, ideelt for høyhastighetsmaskinering i tøffere materialer og der varmeutvikling er et problem.
• AlTiN (aluminiumtitannitrid): Ligner TiAlN med enda større hardhet og oksidasjonsmotstand, og egner seg for maskinering av svært harde materialer eller krevende bruksområder.
• Diamantlignende karbon (DLC): Kan brukes på sponbryterfreser i hardmetall, og gir ekstrem hardhet og svært lav friksjon for spesialiserte bruksområder, spesielt med ikke-jernholdige materialer.
• Flerlagsbelegg: Ved å kombinere ulike belegg i lag kan man skreddersy ytelsesegenskapene ytterligere.

Faktorer å ta hensyn til

• Kostnadseffektivitet: Belegg medfører ekstra kostnader. Fordelene bør oppveie dette for sponbrytende endefreser, spesielt der forlenget verktøylevetid og ytelse i vanskelige materialer er avgjørende.
• Arbeidsemnets materiale: Materialet som skal bearbeides er avgjørende. Belegg gir størst fordeler ved bearbeiding av harde, slipende materialer.
• Sponbrytergeometri: Belegg på komplekse sponbrytergeometrier kan være utfordrende. Ujevn fordeling av belegget kan påvirke sponkontrollen negativt.

Baucors potensielle ekspertise

Selv om Baucor kanskje ikke belegger sponbryterfreser direkte, kan vår kunnskap om maskinering være relevant:

• Konsultasjon om belegg: Vi kan gi råd om beleggets egnethet og potensielle fordeler for spesifikke bruksområder for sponbryterfreser.
• Fokus på ytelse: Baucor forstår hvordan belegg kan forbedre maskineringsresultatene, et prinsipp som også gjelder for spesialiserte endefreser som de med sponbrytere.

Sponbrytende endefreser utmerker seg i bruksområder der effektiv sponkontroll og evakuering er avgjørende for vellykket maskinering:

Maskinering av vanskelige materialer:

• Hardt stål, seige legeringer og slipende materialer som har en tendens til å produsere lange, trevlete spon.
• Sponbrytende endefreser bidrar til å forhindre sponoppbygging og gjenfresing, noe som forbedrer overflatefinishen og beskytter verktøyet.

Dyp lomme eller slissing:

• Der sponavgangen er begrenset, sørger sponbrytere for mindre spon som enkelt kan fjernes fra skjærsonen.

Automatisert maskinering:

Sponbrytende endefreser reduserer risikoen for maskinstans på grunn av sponrelatert tilstopping, noe som gjør dem ideelle for automatiserte CNC-maskineringsmiljøer.

• Produksjon av store volumer:


• Ved å forbedre sponkontrollen og verktøyets levetid kan sponbrytende endefreser legge til rette for høyere skjærehastigheter og matehastigheter, noe som øker produktiviteten.

Hvorfor sponbrytende endefreser er avgjørende

• Forbedret sponevakuering: Mindre spon er lettere å håndtere med kjølevæske eller luftblåsing, noe som reduserer tilstopping og risikoen for skade på arbeidsstykket eller verktøyet.
• Forbedret overflatefinish: Sponbrytere bidrar til å forhindre at lange, trådformede spon blir liggende på den maskinbearbeidede overflaten.

Forlenget verktøylevetid: Effektiv sponhåndtering reduserer stress og varmeoppbygging på verktøyet, noe som gir lengre levetid.

Viktige sektorer som bruker sponbrytende endefreser

Sponbrytende endefreser er uunnværlige verktøy i bransjer der presisjon, vanskelig bearbeidbare materialer og effektiv sponhåndtering er avgjørende:

Fly- og romfartsproduksjon:

• Bearbeiding av harde romfartslegeringer, komplekse komponenter med dype lommer og skulpturelle overflater. Sponbrytere sikrer pålitelig sponfjerning og optimal overflatefinish.

Produksjon i bilindustrien:

• Maskinering av motorkomponenter, girkassedeler og andre deler til bilindustrien, ofte laget av harde ståltyper og legeringer. Sponbrytere bidrar til jevn sponfjerning ved produksjon av store volumer.

Produksjon av støpeformer og matriser:

• Produksjon av støpeformer med intrikate detaljer, dype hulrom og kanaler. Sponbrytere er avgjørende for effektiv sponfjerning i disse trange områdene.

Produksjon av medisinsk utstyr:

Maskinering av små, komplekse komponenter med små toleranser i biokompatible materialer. Sponbrytere sikrer presisjon og forhindrer overflateskader.

• Generell maskinering:
• Selv om sponbryterfreser er mindre vanlige enn i de ovennevnte bransjene, brukes de i generelle maskineringsverksteder til spesifikke jobber der vanskelige materialer eller dype detaljer krever bedre sponkontroll.

Hvorfor sponbrytende endefreser er å foretrekke

• Maskinering av tøffe materialer: Sponbrytere utmerker seg ved bearbeiding av hardt stål, superlegeringer og slipende materialer som er tilbøyelige til å produsere lange, problematiske spon.
• Dype funksjoner: Sponbrytere er avgjørende ved lomme-, spalte- eller profileringsoppgaver der sponavgangen naturlig nok er begrenset.

Automatisering og produktivitet: Sponbrytende endefreser reduserer maskinens nedetid på grunn av sponrelaterte problemer og kan legge til rette for høyere skjæreparametere for økt produktivitet.

Sponbrytende endefreser brukes først og fremst i CNC-maskiner på grunn av deres presisjon og evne til å utføre komplekse verktøybaner som drar nytte av effektiv sponkontroll:

• CNC-maskineringssentre: Den vanligste maskintypen for sponbrytende endefreser.
• 3-aksede fresemaskiner: Egnet for grunnleggende lomme- eller profileringsbearbeiding der sponbrytere bidrar til evakuering.
• 4- og 5-aksede fresemaskiner: Gir flere rotasjonsakser, noe som muliggjør enda mer komplekse former, dype funksjoner og vinklet maskinering der sponbrytere er avgjørende.

Faktorer ved valg av maskin

• Arbeidsemnets materiale: Hardere materialer som forårsaker problematiske spon kan kreve mer robuste og stive maskiner for å håndtere skjærekreftene som genereres med sponbrytere.
• Funksjonens kompleksitet: Funksjonens kompleksitet og kuttets dybde eller begrensede natur kan påvirke maskinvalget.
• Toleranser: Trange toleranser favoriserer ofte CNC-maskineringssentre på grunn av deres presisjon, nøyaktighet og kontroll, spesielt når de kombineres med sponbryterfreser.

Produksjonsvolum: Spesialisert høyvolumproduksjon med sponbrytende endefreser kan rettferdiggjøre dedikerte maskiner som er optimalisert for effektiv sponhåndtering, selv om dette er mindre vanlig.

Som verdensledende innen presisjonsbearbeiding forstår Baucor at det å oppnå optimale resultater med sponbryterfreser innebærer mer enn bare et førsteklasses verktøy. Selv om spesialiserte sponbryterfreser kanskje ligger utenfor vårt kjernetilbud, kan du her se hvordan vi kan støtte dette området:

Materialkonsultasjon: Vi veileder produsenter og brukere om de ideelle materialene (karbidkvaliteter osv.) for å matche spesifikke arbeidsstykkematerialer, krav til ytelse og produksjonsvolum. Sponbryterdesign kan kreve litt tøffere materialer.

Optimalisering av sponbrytergeometri: Våre ingeniører kan gi råd om:

• Sponbryterens størrelse, form og plassering for den tiltenkte applikasjonen og optimal spondannelse.
• Fløyteutforming og spiralvinkel for effektiv skjæring og sponevakuering i forbindelse med sponbryterfunksjonene.
• Skjærkantgeometri for optimal ytelse i spesifikke materialer, med tanke på sponbrytende virkning.

Ekspertise innen belegg: Vi gir råd om egnetheten til belegg (TiN, TiAlN, DLC osv.) for å forbedre slitasjemotstanden, verktøyets levetid og ytelsen i spesifikke maskineringsscenarier med sponbrytende endefreser.

Støtte for maskineringsprosesser: Vår kunnskap om materialfjerningsprosesser hjelper oss med å foreslå teknikker eller verktøymodifikasjoner som optimaliserer effektiviteten og resultatene ved bruk av sponbryterpinnefreser.

• Fokus på presisjon: Baucors fokus på kvalitet betyr at vi hjelper produsentene med å designe sponbrytende endefreser som oppfyller våre kunders høye krav.

Baucor: Dine spesialister på sponbryterytelse

Ved å samarbeide med Baucor får fagfolk tilgang til:

Flere tiår med ekspertise innen maskinering: Vår forståelse av skjæreverktøyprinsipper kan tilpasses de unike utfordringene ved maskinering med sponbryterfreser.

Prestasjonsdrevet tilnærming: Vi fokuserer på de resultatene du trenger - forbedret sponkontroll, økt verktøylevetid, raskere maskinering, jevnere finish, strammere toleranser - for å forbedre den totale effektiviteten.

Samarbeidsorientert tankesett: Baucor samarbeider tett med deg for å utvikle de ideelle sponbryterfresløsningene for dine spesifikke behov.

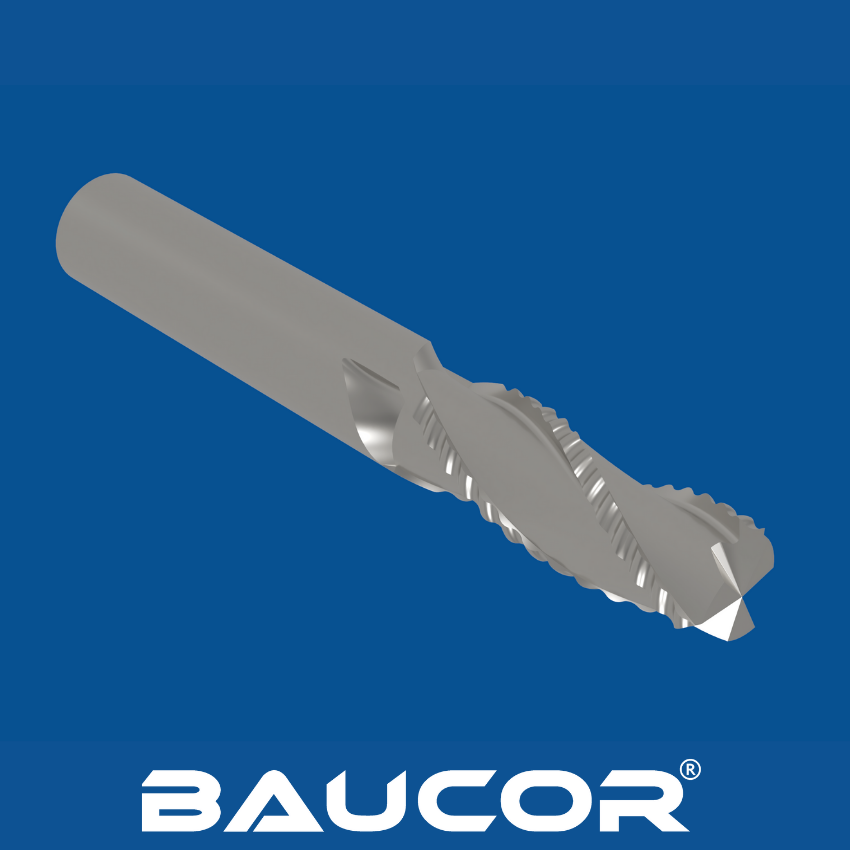

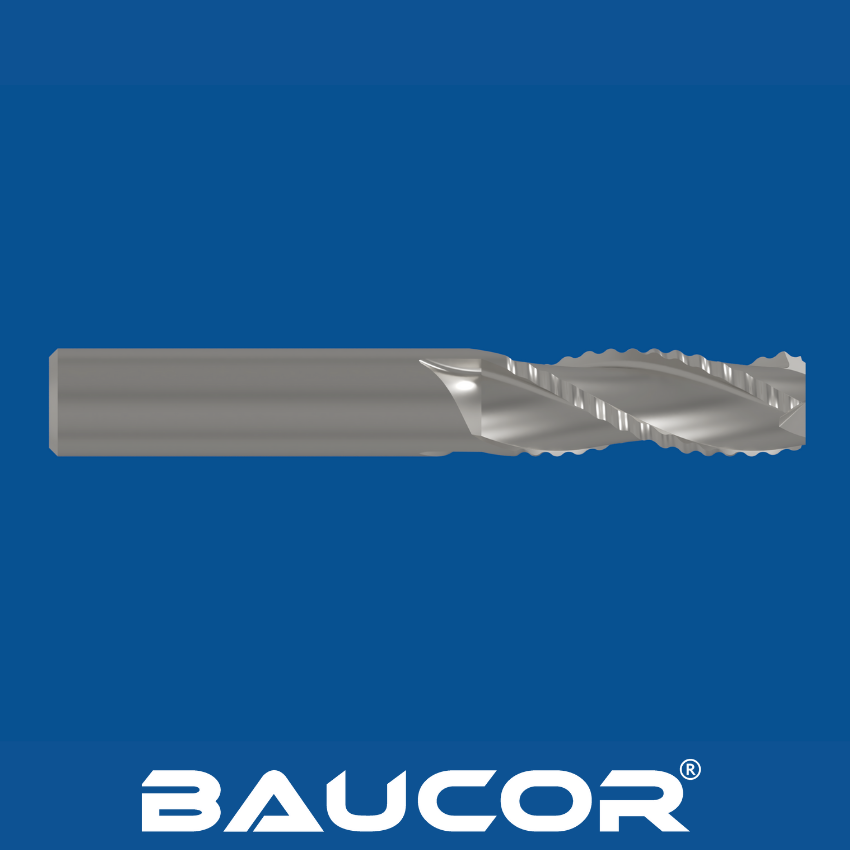

Viktige designelementer og -hensyn

Skjærediameter: Diameteren på skjæreenden bestemmer den minste størrelsen verktøyet kan lage.

Type sponbryter:

• Hakk: Enkle hakk som skjæres inn i skjærekanten.
• Riller: Dypere spor langs skjærekanten gir mer aggressiv sponbryting.
• 3D-geometri: Komplekse forhøyninger eller former på skjærekanten for skreddersydd spordannelse.

Sponbryterens størrelse, form og plassering: Disse elementene må være nøye utformet for å bryte spon effektivt uten at det går på bekostning av skjærekantens styrke eller har negativ innvirkning på sponevakueringen.

Fløyter:

• Antall fløyer: Påvirker sponbelastningen og skjærets jevnhet. Det kan være nødvendig med flere fløyter med sponbrytere for å opprettholde sponevakueringseffektiviteten, spesielt i tøffere materialer.
• Helix-vinkel: Påvirker sponevakuering og skjærevirkning.

Geometri på skjærekanten:

Vinkler: Ofte brukes nøytrale eller svakt positive sponvinkler, optimalisert for de tiltenkte arbeidsstykkematerialene.

Avlastningsvinkler: Gir klaring og forhindrer gnissing.

• Skaftets utforming: Sikrer riktig passform og stivhet i verktøymaskinens holder. Vanlige typer inkluderer rette skaft og Weldon-skaft.
• Materiale: Wolframkarbid (ulike kvaliteter) er standard på grunn av sin slitestyrke og stivhet. Litt tøffere kvaliteter kan være nødvendig for å tåle påkjenningene fra sponbryterfunksjonene.

Designfaktorer som påvirkes av bruksområdet

• Arbeidsemnets materiale: Hardere og tøffere materialer kan kreve mer aggressive sponbrytere, tøffere karbidkvaliteter og eventuelt andre belegg.
• Funksjonskompleksitet: Formen og dybden på sponene påvirker sponbryterens design for optimal spondannelse og evakuering.
• Krav til toleranser: Trange toleranser kan kreve spesifikke sponbrytergeometrier og fokus på maskinens stivhet.
• Produksjonsvolum: Påvirker material- og beleggvalg for å optimalisere verktøyets levetid i et gitt produksjonsmiljø.
