• Fluting: Spesialiserte fresemaskiner skjærer ut gjengetappens karakteristiske riller. Rørtapper kan ha rette riller for korte spon i vanlige materialer, eller spiralriller for bedre sponutkast når man arbeider med tøffere materialer eller dypere hull.

Opprettelse av gjenger:

• Spesialisert gjengesliping: Presisjonsslipemaskiner spiller den mest kritiske rollen. Disse maskinene bruker slipeskiver med en profil som speiler den ønskede gjengestandarden (for eksempel NPT eller NPTF), og som har den nødvendige konusen.
• Presisjon og kontroll: CNC-teknologi (Computer Numerical Control) sikrer nøyaktigheten og repeterbarheten i gjengeskjæringsprosessen. Produsentene kontrollerer nøye slipeskivehastigheter, maskinbevegelser og til og med kjølevæskestrømmen for å opprettholde optimale skjæreforhold.

Varmebehandling

• Optimalisering av materialegenskapene: Gjengebåndet gjennomgår nok en varmebehandlingssyklus. Dette siste trinnet finjusterer hardheten, seigheten og slitestyrken, slik at den tåler kreftene som oppstår ved kutting av gjenger i rørmaterialer.

Overflatebehandlinger (valgfritt):

• Titannitrid (TiN): Det klassiske gullfargede belegget reduserer friksjon og slitasje.
• Avanserte belegg: Alternativer som titanaluminiumnitrid (TiAlN) for bruk ved høye temperaturer eller kromnitrid (CrN) for korrosjonsbestandighet kan velges strategisk.

Kvalitetskontroll: Strenge inspeksjoner sikrer kvaliteten:

• Dimensjonell nøyaktighet: Gjenger, diametre, konus og den generelle gjengegeometrien kontrolleres nøye i forhold til strenge toleranser som er spesifisert av industristandarder og produsenten.
• Hardhetstesting: Verifiserer at materialet har oppnådd de ønskede egenskapene gjennom varmebehandling
• Overflateinspeksjon: Gjengetappen undersøkes for feil eller mangler som kan påvirke ytelsen eller verktøyets levetid.

Rørgjengetapper trenger den rette blandingen av seighet, hardhet og slitestyrke for å kutte rørgjenger på en pålitelig måte. Med Baucors potensielle fokus på kvalitet, her er hva du sannsynligvis vil finne i rørtapper:

Vanlige materialer:

Karbid: I visse nisjeapplikasjoner, først og fremst høyvolumproduksjonsscenarier med svært slitende eller herdede rørmaterialer, kan rørtapper i massivkarbid brukes. Den ekstreme slitestyrken og stivheten gir disse fordelene:

• Eksepsjonell verktøylevetid: Overgår til og med PM HSS ved gjengetapping i eksepsjonelt vanskelige materialer.
• Presisjon: Høy stivhet kan føre til større nøyaktighet i gjengeformen, spesielt i koniske bruksområder.
• Kryogenisk behandlet HSS: Noen produsenter tilbyr standard HSS- eller HSS-E-gjengetapper som har gjennomgått kryogenisk behandling. Denne prosessen endrer stålets indre struktur, noe som potensielt kan øke:
• Slitasjemotstand: Noe bedre enn ubehandlet HSS.
• Seighet: Redusert risiko for avflisning eller brudd i spesifikke tappescenarier.
• Tosidig behandlet HSS: Dette innebærer en spesialisert to-trinns varmebehandlingsprosess som tar sikte på å maksimere både slitestyrke og seighet. Det kan gi en ytelse som ligger et sted mellom standard HSS-E og PM HSS.

• Spesialisert verktøystål: I svært nisjepregede bruksområder kan produsentene bruke spesifikke verktøystålkvaliteter som ikke ofte brukes i gjengetapper. Disse kan være skreddersydd for unike egenskaper, blant annet

• Forbedret støtmotstand: For å motstå vibrasjoner eller støtbelastninger som noen ganger oppstår i krevende rørtappemiljøer.
• Spesifikk materialkompatibilitet: For å optimalisere ytelsen ved gjengetapping i visse typer plast, ikke-jernholdige legeringer eller andre materialer med unike bearbeidingsegenskaper.

Rørtapper, spesielt de som brukes til koniske gjenger, har stor nytte av belegg som forbedrer slitestyrken, reduserer friksjonen og optimaliserer gjengeformnøyaktigheten. La oss se nærmere på alternativene:

Vanlige belegg

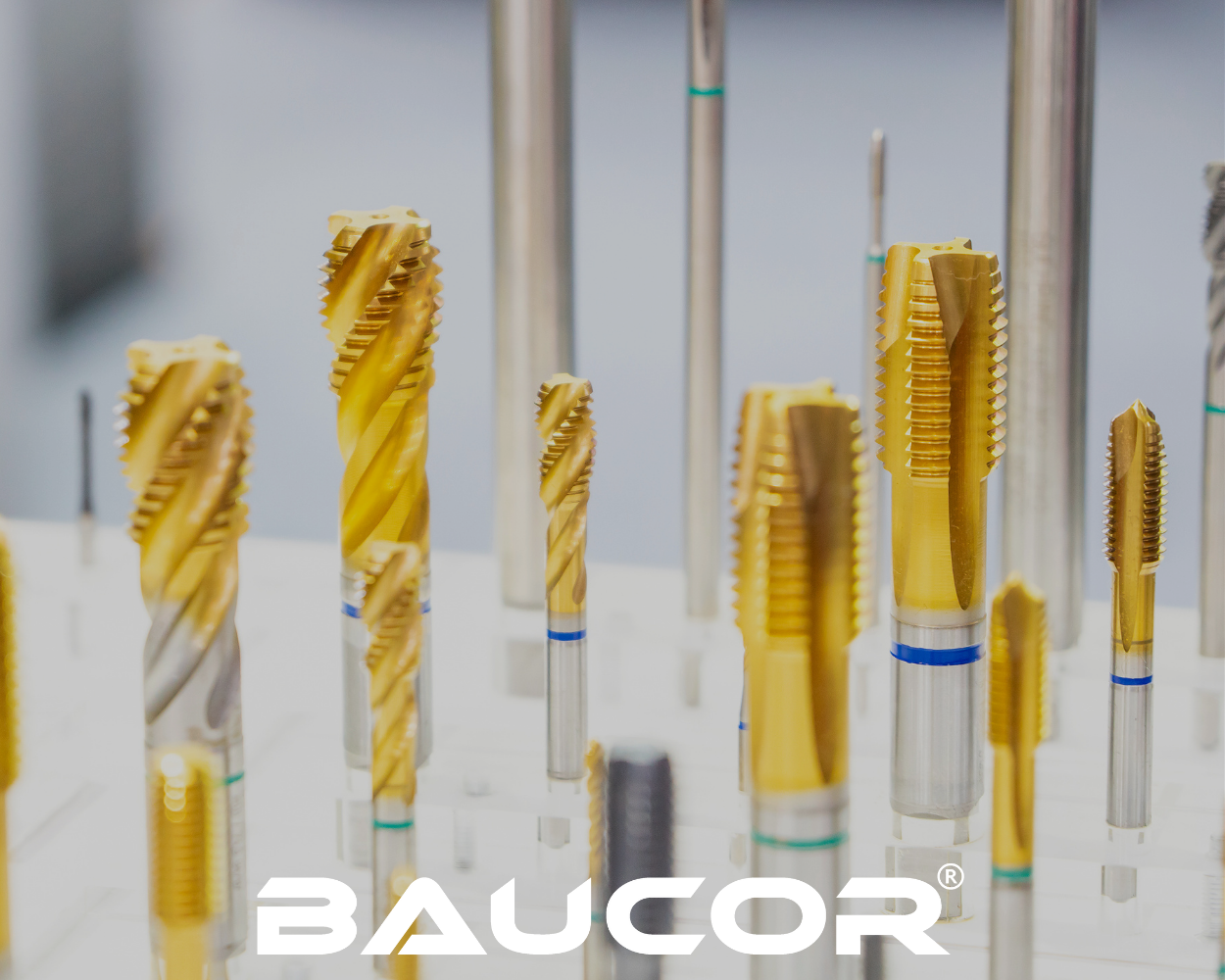

• Titannitrid (TiN): Det klassiske gullfargede belegget:

• Motstand mot slitasje: Forlenger verktøyets levetid, spesielt ved gjengetapping i slipende materialer eller gjentatte gjenger.
• Redusert friksjon: Mindre friksjon betyr jevnere gjenging, mindre varmeutvikling og potensielt bedre gjengekvalitet. Dette kan være nyttig når du lager koniske gjenger.
• Titan-aluminiumnitrid (TiAlN): Ideell for krevende materialer:

• Varmebestandighet: Opprettholder sine egenskaper selv ved høye temperaturer som er typiske ved gjenging i tøffere materialer, noe som minimerer slitasje på verktøyet.
• Smøreevne: Lav friksjon bidrar til å oppnå nøyaktige koniske gjenger og minimerer kraftbehovet.

Spesialiserte og alternative belegg

Titankarbonitrid (TiCN): Utmerker seg ved å redusere friksjonen:

• Gallringsmotstand: Reduserer materialets fastklebing til gjengetappen, noe som er spesielt nyttig i mykere materialer som duktilt jern.
• Gjengenøyaktighet: Glattere overflater kan potensielt bidra til å oppnå presise gjengeformer, noe som er viktig for lekkasjesikre rørforbindelser.

Kromnitrid (CrN): Tilbyr verdi i spesifikke scenarier:

Motstand mot korrosjon: Viktig i miljøer med vannbaserte kjølevæsker eller ved gjengetapping i materialer som er utsatt for korrosjon.

Moderate forbedringer: Gir noe bedre slitestyrke og friksjonsreduksjon.

• Flerlagsbelegg: Banebrytende belegg som kombinerer flere materialer på en strategisk måte:


• Tilpasset ytelse: Skreddersydd for å løse spesifikke utfordringer som varme, materialkompatibilitet og opprettholdelse av gjengenøyaktighet i koniske gjenger.
• Egenutviklede belegg: Noen produsenter tilbyr unike belegg som er fokusert på bruksområder for rørgjenger, og som potensielt gir optimalisert slitestyrke og gjengeformingsytelse.

Rørtapper, som er utformet for å lage koniske gjenger i rør og rørdeler, spiller en avgjørende rolle for å sikre lekkasjesikre forbindelser i en rekke bransjer og bruksområder. Her ser du hvor Baucors rørkraner av høy kvalitet sannsynligvis kommer til å bli brukt:

Viktige bransjer som er avhengige av rørkraner

• Rørleggerarbeid (bolig og næringsbygg): Ryggraden i pålitelig rørleggerarbeid! Rørkraner utgjør de lekkasjefrie sammenføyningene i vann-, gass- og avløpsrørsystemer, fra renovering og reparasjoner i hjemmet til store installasjoner i bygninger.
• HVAC og kjøling: Tappekoblinger for kjølemedieledninger, avløpsrør og ulike beslag er avgjørende for vedlikehold og installasjon av klimakontrollutstyr.
• Industrielle systemer: Rørkraner sørger for riktig gjengedannelse og tilkoblingssikkerhet for rør og rørdeler i ulike industrielle miljøer, på tvers av sektorer som:
• Olje og gass: Fra utvinningsinstallasjoner til raffinerier lager rørkraner gjenger til rørnettverk, tanker og spesialutstyr, noe som ofte krever kraner som er laget av robuste materialer for å håndtere tøffe rørlegeringer.
• Produksjonsanlegg: Hydrauliske systemer, prosessrør og kjølevæskeledninger trenger ofte pålitelige rørgjenger, noe som gjør rørtapper til et viktig verktøy.
• Vann- og avløpsvannbehandling: Omfattende rørinfrastruktur krever presisjonsgjenger for lekkasjesikker passform, noe som understreker viktigheten av holdbare rørkraner.
• Bilindustrien: Brukes til gjengetapping i væskeledninger (som bremse- og drivstoffledninger), motorkomponenter eller ulike beslag, både under produksjon og reparasjon av kjøretøy.
• Tungt utstyr: Rørgjengetapper spiller en rolle i konstruksjon og vedlikehold av hydraulikksystemer, konstruksjonselementer og andre komponenter som bruker rørgjenger i anleggs-, gruve- og landbruksmaskiner.
• Vedlikehold og reparasjon (MRO): Rørgjengetapper er uunnværlige for å reparere skadede gjenger og skifte ut beslag på en lang rekke typer utstyr og maskiner, noe som forlenger levetiden til verdifulle eiendeler.

Hvorfor velge rørkraner?

• Lekkasjesikre tilkoblinger: Den koniske utformingen av rørgjenger, som skapes av rørtapper, gir den tette forseglingen som er avgjørende for væskebærende systemer.
• Standardisert kompatibilitet: Bransjestandarder (som NPT, NPTF) sikrer at kraner lager gjenger som passer til standardkoblinger, noe som fører til enkel montering og lett tilgjengelige komponenter.
• Styrke og holdbarhet: Rørgjenger gir en robust mekanisk forbindelse, noe som er spesielt viktig i trykksatte systemer eller systemer som er utsatt for vibrasjoner.

Bransjer der rørkraner er uunnværlige

Rørkraner, med sin spesialdesign for å skape lekkasjesikre rørforbindelser, er viktige verktøy i en rekke bransjer. Dette inkluderer sannsynligvis selskaper som Baucor, som tilbyr kvalitetskraner for å møte ulike behov.

• Rørleggerarbeid: Grunnlaget for rørledninger for vann, gass og avløp i boliger, næringsbygg og industri.
• HVAC og kjøling: Brukes til å tappe kjølemedieledninger, beslag og ulike komponenter i klimakontrollsystemer.
• Industrielle systemer: Sikrer sikre tilkoblinger i hydraulikk-, prosess- og kjølevæskeledninger i produksjons-, olje- og gass-, vannbehandlings- og mange andre industrisektorer.
• Bilindustrien: Sikring av væskeledninger (bremser, drivstoff), motorkomponenter og beslag under produksjon og reparasjon.
• Tungt utstyr: Skap pålitelige rørgjenger for hydrauliske systemer, strukturelle elementer og andre komponenter i anleggs-, gruve- og landbruksmaskiner.
• Vedlikehold og reparasjon (MRO): Avgjørende for å gjenopprette skadede gjenger og vedlikeholde utstyr i ulike bransjer, noe som forlenger levetiden til utstyret.

Hvorfor velge rørkraner?

• Lekkasjesikre tilkoblinger: Konisk utforming sikrer en tett forsegling og forhindrer lekkasjer i væskesystemer.
• Standardisert kompatibilitet: Overholdelse av standarder som NPT eller NPTF garanterer utskiftbarhet med lett tilgjengelige beslag.
• Holdbare tilkoblinger: Ideell for trykksatte systemer eller systemer som er utsatt for vibrasjoner.

Riktig maskin er avgjørende for vellykkede og effektive rørtappeoperasjoner. Rørtapper - inkludert de fra kvalitetsprodusenter som Baucor - kan brukes i et bredt spekter av maskiner som dekker ulike behov når det gjelder presisjon, produksjonsvolum og prosjektkompleksitet.

Manuelle og halvautomatiske alternativer

• Borpresser: Arbeidshester for mindre jobber: Selv om de ikke er de mest presise, har mange borpresser gjengetappingsfunksjoner. Dette gjør dem egnet til grunnleggende rørgjenging, særlig ved mindre rørdiametere og der toleransene er mindre strenge.
• Fresemaskiner (med stiv gjengetapping): Stadig bedre kontroll: Fresemaskiner øker stivheten og nøyaktigheten. De stive gjengetappingsfunksjonene, der spindelrotasjonen er perfekt synkronisert med gjengestigningen, er ideelle for tøffere rørmaterialer eller når høyere gjengekvalitet er avgjørende.

CNC-automatisering for presisjon og produktivitet

• CNC-fresemaskiner (VMC): Allsidighet og integrering: Vertikale maskineringssentre (VMC-er) er kraftpakker. I tillegg til rørgjenging kan de håndtere fresing, boring og en rekke andre operasjoner. Dette gjør det mulig for produsentene å samle flere bearbeidingstrinn i én prosess, noe som øker effektiviteten og reduserer delhåndteringen.
• CNC-dreiebenker (med roterende verktøy): Tapping i alle vinkler: Med roterende verktøy kan dreiebenker utføre operasjoner utenfor hovedmidtlinjen. Det betyr at de kan lage rørgjenger på rørdeler langs siden av et større rør eller en større komponent, noe som gir mer fleksibilitet i delutformingen.
• Dedikerte gjengetappemaskiner: Spesialister på høyt volum: Disse maskinene handler om hastighet og konsistens. De er bygget spesielt for rørgjenging, og tilbyr rask sykling og automatiserte verktøybytter, noe som maksimerer produksjonen for storskalaproduksjon eller operasjoner der gjengede rør og rørdeler er hovedfokus.

Utover maskinen: Viktige hensyn å ta

• Tappholdere: Den sikre forbindelsen: Velg mellom standard spennhylsechucker i ER-stil for enkel fastspenning eller hurtigskiftende gjengechucker for raskere verktøybytte. Noen spesialchucker tilbyr til og med kompensasjon for mindre feiljustering, noe som forbedrer gjengenøyaktigheten.
• Maskinkapasitet: Kjenn grensene dine: Ikke alle maskiner er skapt like. Sørg for at maskinens spindelhastighetsområde og matehastighetskontroll er kompatible med rørmaterialet du skal gjenge, gjengetappstørrelsen og det ønskede resultatet.
• Smøring er nøkkelen: Beskytt investeringen din: Riktig smøring og bruk av egnede kjølevæsker er ikke til forhandling. Ikke bare påvirker de gjengekvaliteten, men de har også en betydelig innvirkning på verktøyets levetid. Rådfør deg alltid med gjengetappprodusenter og smøremiddelleverandører for å finne de beste alternativene for ditt oppsett.

Å velge riktig rørgjengetap er avgjørende for vellykkede gjengeoperasjoner, men noen ganger trenger du mer enn bare selve verktøyet. Baucor, som en potensiell leverandør av høykvalitets gjengetapper, kan tilby flere ressurser og ekspertise for å veilede deg i valg av gjengetapper og optimalisere prosessene dine:

Potensielle områder for design og teknisk støtte

• Hjelp med materialvalg: Få hjelp til å velge riktig gjengetap: Teamet vårt kan hjelpe deg med å velge det optimale gjengetapmaterialet (HSS, kobolt HSS, PM HSS osv.). Få råd basert på de spesifikke egenskapene til rørmaterialet (hardhet, seighet) og kravene til bruksområdet for å maksimere gjengetappens ytelse og levetid.

• Veiledning om gjengestandarder: Navigere i standarder med trygghet: Sørg for at du lager riktig gjengetype og stigning (NPT, NPTF, BSPT osv.) ved å søke støtte fra Baucor. Dette er spesielt nyttig når du arbeider med mindre vanlige eller spesialiserte gjengeprofiler og variasjoner innenfor standarder.

• Applikasjonsspesifikk optimalisering: Dra nytte av Baucors kunnskap: For komplekse gjengeoppgaver, utfordrende rørmaterialer eller produksjon av store volumer kan Baucor tilby grundige konsultasjoner. Få ekspertanbefalinger om belegg, gjengehastigheter, matehastigheter og ideelle smørestrategier for å oppnå best mulig resultat.
• Tilpasset utforming av gjengetapper: Løsninger for unike behov: Krever prosjektet ditt en høyspesialisert gjengetap utenfor standardutvalget? Baucor har kapasitet til å designe og produsere spesialtilpassede rørgjengetapper som passer perfekt til dine unike gjengespesifikasjoner eller som fungerer med spesielt vanskelige rørmaterialer.

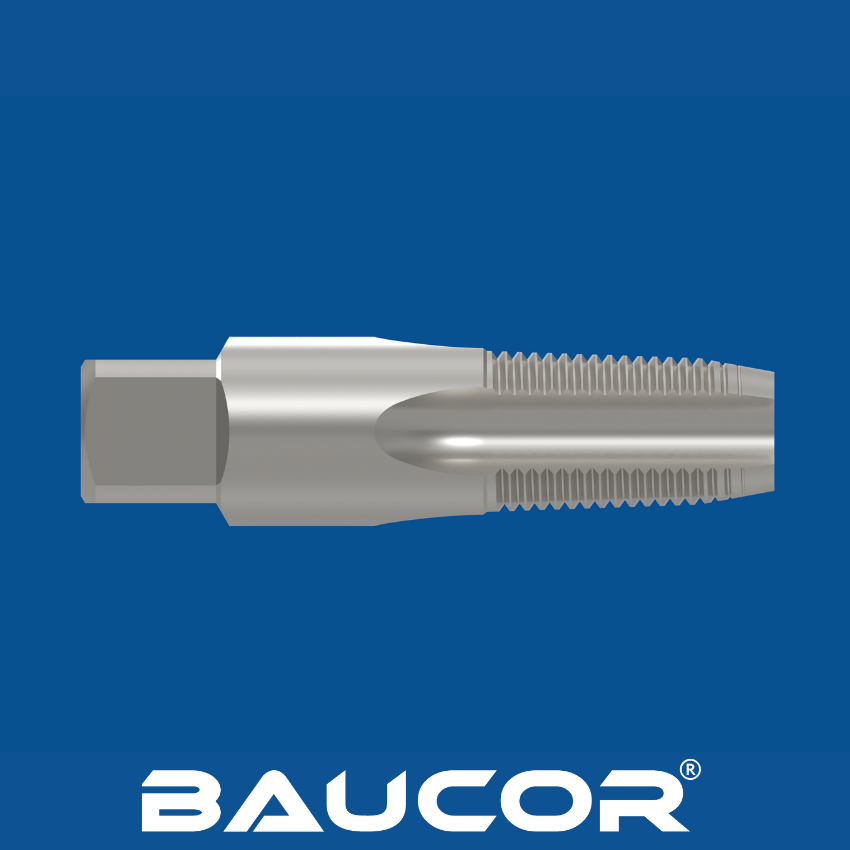

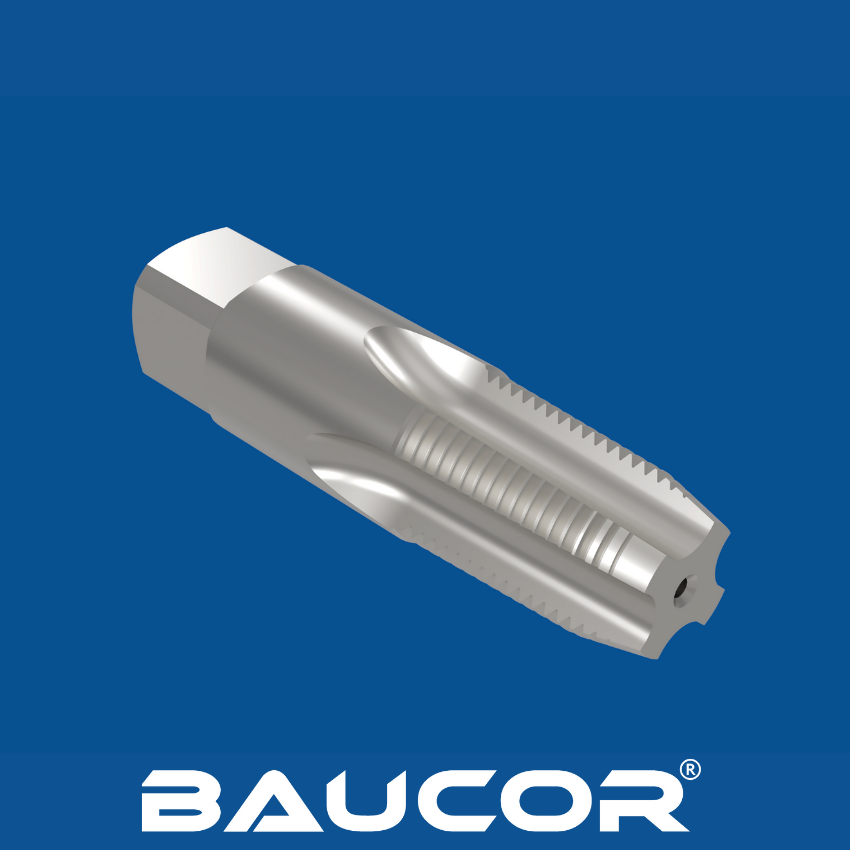

I motsetning til standardkraner er rørkraner designet for å skape koniske gjenger for lekkasjesikre tilkoblinger. Den spesialiserte utformingen følger en kombinasjon av industristandarder, produsentvalg og hensyn som er spesifikke for rørgjenging. La oss dykke ned i de viktigste designelementene:

Avgjørende designhensyn

Standarder og spesifikasjoner

• Gjengestandarder (NPT, NPTF osv.): Rørgjenger følger nøye standarder som National Pipe Taper (NPT) eller National Pipe Taper Fuel (NPTF). Disse standardene definerer gjengeprofiler, koniske vinkler og dimensjoner, noe som sikrer kompatibilitet mellom rør, rørdeler og selve kranene.
• Produsentens spesifikasjoner: Selv om de følger standardene, har produsentene sine egne toleranser, kvalitetskontrollprosedyrer og designvariasjoner som påvirker gjengetappens ytelse, verktøyets levetid og egnethet i spesifikke situasjoner.

Konus: Dette er den avgjørende egenskapen!

• Standard konus: De fleste rørtapper har en konus på 3/4" per fot, noe som betyr at diameteren endres med 3/4" over en lengde på 12". Denne konusen muliggjør lekkasjesikker tetning når rørdeler strammes til.
• Variasjoner: Spesialiserte bruksområder kan kreve variasjoner av standard konus, selv om disse er mindre vanlige.

Fløyter

• Spiral vs. rett: Produsenter kan velge rette fløyter for korte, flisete materialer eller spiralfløyter for bedre sponutkast og jevnere skjæring, spesielt i tøffere rørmaterialer eller dypere hull.
• Antall fløyter: Dette påvirker spordannelse, evakuering og den generelle gjengetappstyrken.

Gjengeform

• Profil: Gjengens form (skarp V, avrundet osv.) defineres av standarden som følges (NPT, NPTF osv.). Den må passe perfekt til den tiltenkte innvendige gjengen i beslag for å sikre en sikker tilkobling.
• Dimensjoner: Gjengeelementer som større/mindre diameter, stigning og toleranser er nøye kontrollert, og følger standarder for perfekt passform og utskiftbarhet.

Avfasing Gjengetappens fremre kant. Vanlige typer avfasing inkluderer:

• Pluggavfasing: Flere helformede gjenger for gradvis kutting. Gir en god balanse for generell bruk.
• Bunnavfasing: Færre startgjenger, utformet for gjengetapping nærmere bunnen av blindhull.

Materiale

Høyhastighetsstål (HSS): Grunnlaget for mange rørgjengetapper, med en god balanse mellom seighet, slitestyrke og rimelig pris.

Kobolt høyhastighetsstål (HSS-E): Når seigheten må økes for hardere rør eller krevende bruksområder, kommer HSS-E inn i bildet med sin forbedrede varme- og slitestyrke.

Høyhastighetsstål i pulvermetall (PM HSS): For svært tøffe jobber! PM HSS gir enestående slitestyrke og seighet på grunn av den ensartede mikrostrukturen.

Karbid: I visse nisjeapplikasjoner, først og fremst i høyvolumproduksjon med svært slitende eller herdede rørmaterialer, kan rørtapper i massivt karbid brukes.

• Skaft: Standardisert for å passe til vanlige verktøyholdere (f.eks. spennhylser på maskiner eller krannøkler).


Overflatebehandlinger (valgfritt)

• Titannitrid (TiN): Det klassiske gullfargede belegget som øker slitestyrken og reduserer friksjonen.
• Andre belegg: TiAlN (for situasjoner med høy varme), CrN (for korrosjonsproblemer) eller flerlagsbelegg for spesielle ytelsesbehov.
