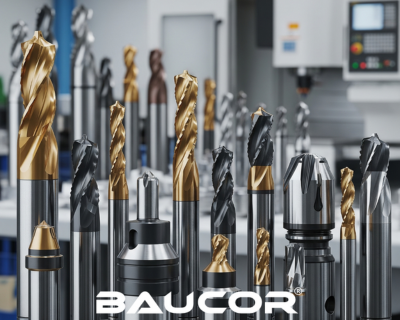

Hvilken type CNC-skjæreverktøy bruker vi ved CNC-maskinering?

Typer CNC-skjæreverktøy som brukes i maskineringsprosessen

Hvis du jobber med produksjon, ingeniørarbeid eller bare setter pris på presisjonens magi, har du sannsynligvis hørt om CNC-maskinering. Det er ryggraden i moderne produksjon, som er i stand til å produsere utrolig komplekse og nøyaktige deler med svimlende hastighet. Men hva er det som får disse utrolige maskinene til å tikke, eller rettere sagt, skjære? Det handler om de ukjente heltene: de CNC-skjæreverktøy.

Mesteren i materialfjerning: Forstå CNC-skjæreverktøy

CNC-maskinering (Computer Numerical Control) går i bunn og grunn ut på å fjerne materiale fra et arbeidsstykke for å skape en ønsket form. Denne subtraktive prosessen utføres av ulike skjæreverktøy, som alle har unike geometrier, materialer og belegg, og som er utviklet for å utmerke seg i ulike operasjoner og på ulike materialer. Valg av riktig verktøy er avgjørende for å oppnå optimal ytelse, levetid og overflatefinish. Å bruke feil verktøy er som å prøve å skjære en biff med en smørkniv - teknisk mulig, men svært ineffektivt og frustrerende!

Verkstedets arbeidshester: Vanlige CNC-skjæreverktøy

La oss se nærmere på noen av de mest brukte CNC-skjæreverktøyene du finner i et moderne maskineringssenter:

1. Endefreser: De allsidige allrounderne

Hvis det er ett verktøy som sannsynligvis finnes i arsenalet til enhver CNC-fresemaskin, så er det endefresen. Dette er sylindriske skjæreverktøy med skjærekanter både i enden og på sidene, noe som gjør dem utrolig allsidige. De kan bevege seg aksialt (dykkfresing) og radialt (sidefresing) for å fjerne materiale. Tenk på dem som fresingens sveitsiske lommekniv.

Typer endefreser:

• Flate endefreser (firkantede endefreser): Disse har en flat bunn og skarpe hjørner, noe som gjør dem ideelle til å lage flate overflater, firkantede skuldre, spor og lommer. De er det beste valget for generell fresing.

• Kulefreser: Disse har en halvkuleformet skjærspiss og er perfekte for 3D-konturering, skulpturering og for å skape glatte, buede overflater. De er uunnværlige for formfremstilling, romfartskomponenterog kunstnerisk design. Hvis du skal lage noe organisk eller flytende, er dette din venn.

• Hjørneradiusfreser (Bull Nose End Mills): Disse er som flate endefreser, men med en liten radius i hjørnene. Denne utformingen bidrar til å styrke verktøyet, redusere avflising og forbedre overflatefinishen, spesielt ved halvfinishbearbeiding. Det er det beste av to verdener - styrke og en jevnere finish.

• Grovfreser (korrugerte/takkede endefreser): Disse har bølgete eller taggete skjærekanter som er utformet for å fjerne store mengder materiale raskt. De etterlater en grovere overflate, men er utrolig effektive for innledende materialfjerning, ofte kalt "grovbearbeiding". De er de muskelbundne slagsbrødrene i endefresfamilien.

• Koniske endefreser: Som navnet antyder, har disse en skjærekant som smalner av i lengderetningen. De brukes til å lage skrå vegger, avfasinger og til bearbeiding av dype hulrom med trekkvinkler.

Bruksområder i CNC-maskinering:

Endefreser brukes til en lang rekke operasjoner, blant annet

• Profilering og konturering av utvendige og innvendige funksjoner.

• Oppretting av spor og lommer med ulike former og dybder.

• Boring (innstikkfresing) og ramping (vinklet inngang i materialet).

• Planfresing av mindre overflater.

2. Planfreser: Utjevning av overflater

Når du skal lage en stor, flat og jevn overflate, kommer planfresen inn i rampelyset. I motsetning til endefreser, som kutter med periferien og enden, kutter planfreser først og fremst med overflaten, som er plassert vinkelrett på arbeidsstykkets overflate. De har ofte flere utskiftbare hardmetallskiver, noe som gir høy materialfjerningshastighet og utmerket overflatefinish.

Viktige egenskaper og bruksområder:

• Flere skjær: Planfreser har vanligvis flere skjær (ofte laget av karbid) som er festet på en stiv verktøykropp. Når et skjær slites ut, kan det indekseres (roteres til en ny kant) eller skiftes ut, noe som forlenger verktøyets levetid og reduserer kostnadene.

• Høy materialfjerningshastighet: Med flere skjærekanter som griper inn i materialet samtidig, planfreser er utrolig effektive når det gjelder å fjerne store mengder materiale fra brede overflater.

• Overlegen overflatefinish: På grunn av konstruksjonen og den omfattende inngrepet av skjærekanter kan planfreser produsere svært flate og glatte overflater, som ofte egner seg for ferdige deler eller som et forberedende trinn for påfølgende presisjonsoperasjoner.

• Stivhet: Planfreser er konstruert for å være svært stive, noe som minimerer vibrasjoner og skravling under tung skjæring.

Bruksområder innen CNC-maskinering:

Planfreser brukes hovedsakelig til:

• Utflating og kvadrering av store overflater på arbeidsstykker.

• Klargjøring av overflater for etterfølgende maskineringsoperasjoner (f.eks. boring, gjengetapping eller finfresing).

• Oppnå presise dimensjoner og parallellitet på store komponenter.

3. Borekroner: Hullmakerne

Selv om de tilsynelatende er enkle, er bor i CNC-maskineringsverktøy svært spesialiserte. De er designet for å lage sylindriske hull i et arbeidsstykke. CNC-boringsoperasjoner krever presisjon, og det finnes ulike typer bor som dekker ulike behov for å lage hull.

Typer av bor:

• Spiralbor: Den vanligste typen, som brukes til generell hullboring.

• Spotting Drill: Brukes til å lage en konisk fordypning som gir et presist utgangspunkt for påfølgende boreoperasjoner, og forhindrer at hovedboret "går".

• Ejektorbor: Designet for boring av dype hull, med effektiv evakuering av spon.

• Senterbor: Brukes til å lage et senterhull for dreieoperasjoner på en dreiebenk.

Materialverdenen: Hva er disse verktøyene laget av?

Ytelsen til CNC-skjæreverktøy påvirkes i stor grad av materialet de er laget av. Vanlige materialer inkluderer:

• Høyhastighetsstål (HSS): Et økonomisk valg som egner seg godt til generell maskinering av mykere materialer.

• Karbid (wolframkarbid):Det dominerende materialet for høyytelsesverktøy. Det er mye hardere og mer varmebestandig enn HSS, noe som gir høyere skjærehastigheter og lengre verktøylevetid, spesielt med eksotiske legeringer og herdet stål.

• Keramikk: Ekstremt hard og varmebestandig, ideell for høyhastighetsmaskinering av støpejern og herdet stål.

• Kubisk bornitrid (CBN): Nest hardest etter diamant, perfekt for maskinering av svært harde jernholdige materialer.

• Polykrystallinsk diamant (PCD): Det hardeste verktøymaterialet, som brukes til maskinering av svært slitende ikke-jernholdige materialer som aluminium, grafitt og kompositter.

I tillegg til grunnmaterialet påføres ulike belegg (som TiN, TiAlN, AlCrN) på verktøyene for å øke hardheten, smøreevnen, slitestyrken og varmebestandigheten, noe som forlenger levetiden og forbedrer ytelsen ytterligere.
